●您可以用10分钟,掌握正确的PDF・2D・3DCAD文件下载方法。

协育齿轮工业推出了能够下载规格品齿轮PDF・2D・3DCAD文件的数据系统。

在这里给大家演示本系统的操作方法。





1,系统介绍





这个是本系统的基本画面。

您在这里可以选择相应条件。就可以检索到KG规格齿轮和齿轮箱。

选择条件时我们建议您从少到多,多次选择。一开始输入的条件太多,容易造成检索的候补产品太少或没有。减小您的选择范围。





2,选择检索条件的方法。





顺序为  ①选择齿轮种类;
  ②选择相关项目:如模数
  ③选择细节:如模数大小。热处种类等。



本系用拥有比较丰富的选项。







3,当您输入您最需要的因素并按下检索健,就可以得到相应的选项。



按下相应的产品就可以跳到您想要的齿轮产品的页面。







4,按下所选产品后的画面如下。

 直接按下红色的部分,就会跳出PDF图纸和2D・3D的CAD文件的下载页面。







5,按下红色按钮后的画面。

 展示所选产品的详细数据。画面可以分为以下几部分。







6,如果要拿出正常规格品的图纸,您可以直接按下CAD下载(2D・3D的CAD图纸),或PDF下载(常用的PDF图纸)。



(如果您这里想得到追加工的文件,请您进行以下调整。)(以下图为例图)





如果您已经决定调出PDF图纸,请按下下图所标的连接。

跳出画面如下。请按保存。





所得到的图纸为





如果您这里需要进一步追加键槽和螺纹孔,同时螺纹孔的分配为120度。

用如下方法调整。





得到的图纸如下。

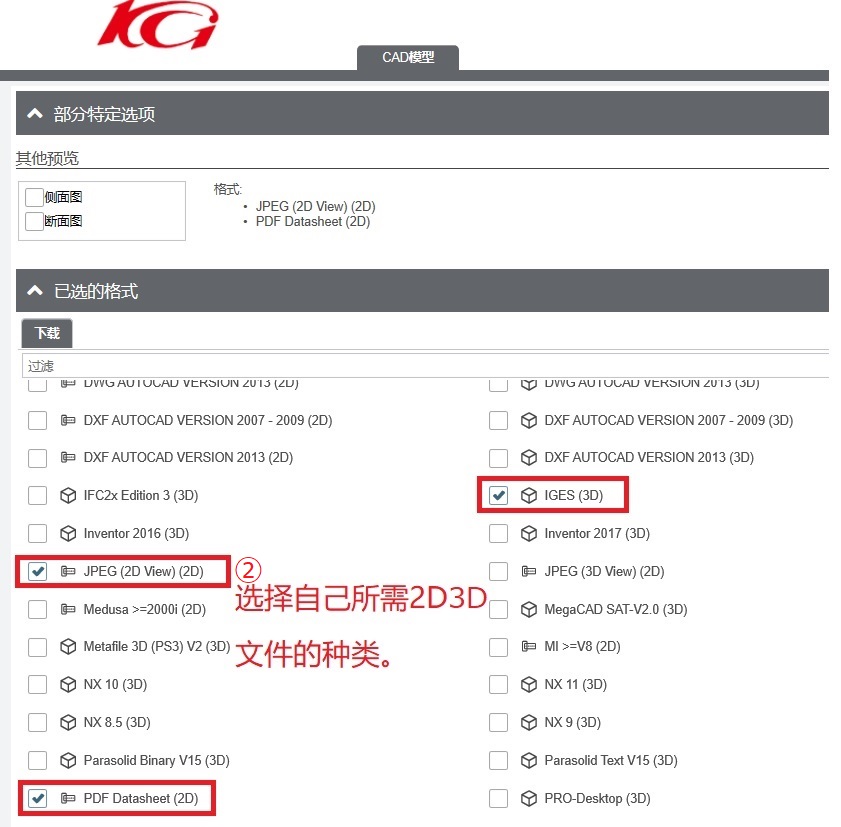

7,下载2D,3DCAD文件的具体方法。





以上为下载PDF,2D,3DCAD文件的具体方法。



以下是使用案例。





8,具体使用案例



这次我们用锥齿轮举例。

1)首先选择模数。

 如果您这里还没有完全确定用直齿锥齿轮螺旋锥齿轮,您可以暂不选择,

 可以在选项中,对选出来的候补齿轮中细选。

 相反的,如果出来的选项太多,您可以再追加几个选项,使候补齿轮更加接近您的目标。



在我们选择确定齿轮后,在画面的下方会出现与之相对应的齿轮。

这个内容非常重要。

因为,锥齿轮,蜗轮蜗杆这样的产品必须要选择正确的齿轮才能相互啮合。



对下面出现的齿轮是否真正可以和您所选的齿轮相互啮合,您这里需要自己充分进行确认。并在自己可以承担责任的前提下进行选择。

如果您自己无法完全肯定时,您可以考虑咨询KG在国内的特约销售商。











会用以上形式出现与之相对应的齿轮。
